概覽
為什么需要采集數據?為了驗證產品的安全性?是否需要依據長期的變化趨勢來做出有據可依的決定?也許,您正面臨著挑戰,正在進行測試并通過數據來尋找解決方案或決定下一步行動。這些測試生成的數據是非常有價值的。很多情況下,您只能進行一次測試 - 隨著測試復雜度和頻率的增加,測試的成本也隨之增加。開發測試系統時,您需要回答幾個問題:
·您是否使用正確的文件格式來采集數據?
·文件格式能否滿足項目需求的變化?
·您能否輕松地找到所需的數據?
·您是否使用正確的工具來從原始數據中提取信息?
NI認識到在測試過程中存儲、管理和解析數據所面臨的挑戰。技術數據管理(TDM)技術(包括用于數據存儲的TDM數據流(TDMS)文件格式、用于數據索引的NI DataFinder以及用于數據處理的NI LabVIEW和NI DIAdem軟件)可直接集成到應用中,幫助用戶從測試和測量數據中獲得最大量信息。每年,NI都會(huì )對TDM技術進行改進。閱讀全文,了解NI 2012年發布的產品所包含的一些新特性。
NI專為滿足需要采集測試數據的工程師和科學家的需求而開發了TDMS文件格式。TDMS是一種基于二進制的文件格式,因此它的磁盤占用空間小,可進行高速數據流盤。TDMS文件雖然是二進制格式,但可在許多常見應用程序中打開,比如Microsoft Excel和OpenOffice,方便用戶與同事共享。TDMS文件還包含一個數據頭,可存儲數據的描述性信息或屬性。因此,TDMS文件可讓用戶在無需犧牲讀寫速度和磁盤空間的情況下輕松交換數據和添加屬性。NI還新增了各種性能和可用性特性,使用戶能以最高效的方式將數據寫入文件。
新增TDMS對Mac和Linux的支持
NI認真傾聽廣大用戶的反饋意見,并在LabVIEW 2012中增加了TDMS API對Mac和Linux的內置支持。TDMS標準和高級API提供了對三個最新平臺的支持。
LabVIEW外部數據值參考的TDMS異步I/O支持
NI始終致力于讓用戶能夠輕松的以盡可能高的性能進行數據流盤。借助全新的LabVIEW外部數據值參考(EDVR),用戶可直接訪問驅動的DMA緩沖器。這意味著用戶可將基于可重配置I/O (RIO)的硬件的數據直接記錄到磁盤上,而無需任何內存拷貝,并可達到3.2 GB/s的I/O吞吐量。全新的異步I/O選板極大優化了內存總帶寬和CPU占用率,使得基于RIO的硬件可以訪問更多數據。
指標
|
之前(需拷貝)
|
之后(零拷貝)
|
CPU占用率
|
74%
|
11%
|
內存總帶寬
|
11.2 GB/s
|
6.2 GB/s
|
表1. 借助NI-RIO 2011和NI-RIO 2012后,使用異步I/O TDMS選板且基于RIO的硬件在CPU占用率和內存總帶寬上的優化
TDMS碎片整理指示器
數據以TDMS文件格式寫入不同通道時,數據頭會(huì )隨著數據一起寫入。如果長期收集數據,則文件大小會(huì )不斷增加,而且會(huì )影響LabVIEW、DIAdem和NI DataFinder客戶端的性能。為了確保數據應用總是以最高的速度運行,TDMS碎片整理指示器會(huì )顯示諸如NI建議您清理您的TDMS文件以?xún)?yōu)化性能等字樣。
圖1. NI DataFinder的一項新屬性,用于指示文件是否需要進行碎片整理。
NI DataFinder新特性
NI DataFinder無疑是NI TDM平臺的基礎。這項索引服務可解析任何文件格式的描述性信息(屬性)并在數據文件中創(chuàng )建描述性信息數據庫。創(chuàng )建、刪除或編輯有效數據文件后,該數據庫自動更新。借助NI DataFinder,用戶可在本地索引中輕松搜索存儲的測試數據;但是如果是應用于大型集團或部門的數據管理解決方案,則需求和要求也會(huì )存在變化。為了滿足這些需求,NI開發了NI DataFinderr服務器版軟件。最新發布的產品主要專注于提高NI DataFinderr服務器版軟件的性能,以快速、高效地解析大型數據文件集。

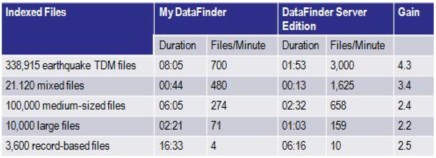

表2. 借助2012 NI DataFinderr服務器版,減少大型數據集的索引時間。
DIAdem新特性
DIAdem軟件專為更高效地可視化、分析和報告數據而設計。這可使用戶將更多的時間花在關鍵的任務上——從數據中提取信息,進而作出決策。從完整的工程分析功能到大型數據集處理,DIAdem總是將測量數據置于首要位置。 DIAdem 2012新增了若干個新功能,可使DIAdem以前所未有的速度輕松處理數據。
借助新功能,分析更多數據
從基礎數學到信號處理等新增工程功能也可用于分析數據。內置的DIAdem分析功能可讓用戶即時預覽配置對話框的結果,并以互動的方式更改計算參數,直至找到最適合數據的配置結果。

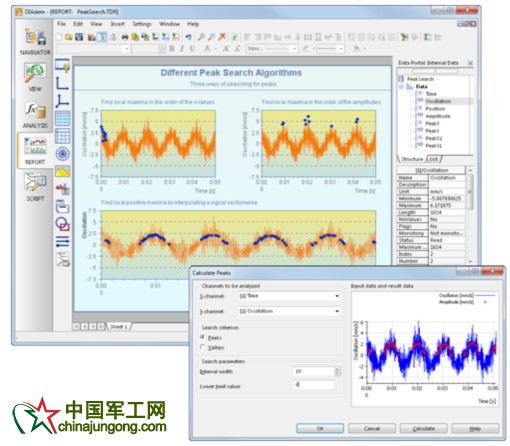

表2. DIAdem提供了一系列強大的鼠標驅動型數學程序,以便用戶分析數據。
開發腳本實現更快的報表生成
借助用于生成報表的全新面向對象VBScript API,更快速輕松編程。它包含語法高亮顯示和代碼完成。用戶還可選擇使用交互式拖放編輯器來創(chuàng )建報告,并修改自定義報告來滿足自動化需求。所有DIAdem報告均保存為模板,用戶可采用任何一種方式,只需設計一次報告便可將其重用于任何數據集。
在DIAdem內部檢查DataPlugin更新
采用DataPlugin專有技術,DIAdem可讀取保存為任何文件擴展名或自定義文件格式的數據。 用戶可從 ni.com/dataplugins 下載400多種DataPlugin,也可自行編寫或讓DIAdem團隊幫助編寫特定文件的DataPlugin。 進入DIAdem后,使用DataPlugin更新管理器確保所有的DataPlugin都是最新的,DataPlugin更新管理器會(huì )訪問 ni.com/dataplugins ,查看是否有任何更新。
