概述
NI 提供了高速、靈活、精確的RF硬件，并搭配功能強大的NI LabVIEW軟件，以適應無線通信領域日新月異的需求，并且貫穿了從設計、驗證到生產的所有工程設計階段。
為了能滿足不斷發展的通訊標準，LabVIEW圖形化設計軟件具備多種工具，可針對標準與自定義的數字與模擬的調制格式，完成信號的生成、分析、顯示與處理等。
量身訂做的軟件與靈活的硬件，可滿足多種測試任務的需求，包含WLAN、GPS、WiMAX、MIMO、ZigBee、RFID。這種基于軟件設計的方式，可實現低成本、功能強大的無線測試系統，讓工程師更加信賴NI產品。
工程師在測試系統中將LabVIEW與PXI RF模塊化儀器進行整合，希望能達到更高的靈活性與性能。這種集成且高性能的測量系統，具備高級的定時、同步功能及最新計算機技術，可為測量提供DC到26.5GHz的高通量。
WLAN
使用NI WLAN 測量套件搭 配PXI Express RF儀器，可實現高速且精確的802.11 a/b/g/n測量任務。PXI Express WLAN測量系統結合高性能的多核處理器，可進行常見的802.11 測量，其速度可達到傳統獨立儀器的2~10倍。此外，26.5GHz RF 儀器套件的高性能RF前端，可幫助用戶執行多項高精度的測量任務，性能足可媲美多款昂貴的傳統儀器系統。因為可以通過軟件定義PXI Express RF儀器，所以只使用一套儀器即可測試多項標準。也可用相同硬件測試DVB-T、GPS WiMAX、WCDMA、ZigBee、藍牙與其它多種標準。

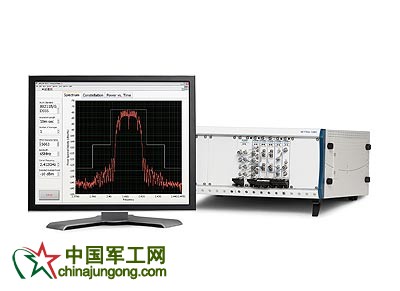

圖1. NI WLAN 測試系統
GPS
通過 NI GPS模擬工具包， 即可建立全球定位系統（GPS）的模擬波形，再進一步配合使用NI RF 信號發生器，即可實現可重復配置且能自定義的GPS接收器測試任務。高級API可協助建立自定義的運動軌跡、調整個別衛星的信號強度，并將待測裝置 （DUT）及時反饋整合至測試系統中。GPS模擬工具包，也可搭配N(xiāo)I PXIe-5672或PXIe-5673矢量信號發生器以建立模擬信號，并于產生期間調整信號特性，再將信號流盤至預先定義的測試應用中，可重復測試時間 最長達24小時。

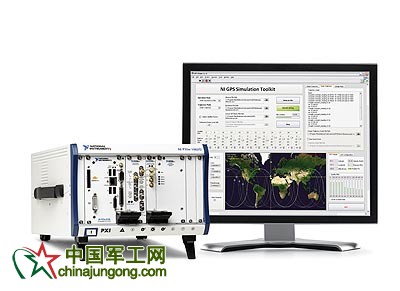

圖2. NI GPS 模擬器
WiMAX
通過NI WiMAX測量套件， 可在一個靈活的平臺上迅速執行精確的IEEE802.16-2004（OFDM）與IEEE802.16-2005（OFDMA）測量任務。此工具包在整 合PXI RF儀器之后，即可將PXI Express WiMAX測量系統提升至R&D等級的精確度，且測量速度可達傳統臺式儀器的3~10倍。此外，如NI PXIe-5663 RF 矢量信號分析儀（VSA），與NI PXIe-5673RF矢量信號發生器（VSG）的高級RF儀器，可達到業界最佳的測量精確度。最后再使用軟件定義的測試平臺，僅需單一RF硬件即可測試 多種無線標準，包含GPS、WLAN、GSM/EDGE/CDMA，等等。

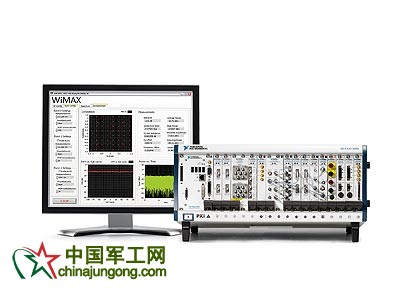

圖3. NI WiMAX 測試系統
MIMO
在最多4x4 的MIMO配置中，NI RF MIMO系 統可同步多組RF矢量信號發生器/分析儀。而若使用LabVIEW軟件搭配PXI內置的定時與同步功能，即可針對MIMO與波束成形應用，配置多通道的相 位同調測量系統。常見PXI配置即可達到優于0.1度的通道間抖動，實現業界領先的相位同調測量解決方案。此外，通過使用模塊化的RF儀器，用戶僅需購買 必要的模塊，便可進一步構建高性?xún)r(jià)比的MIMO測試解決方案。

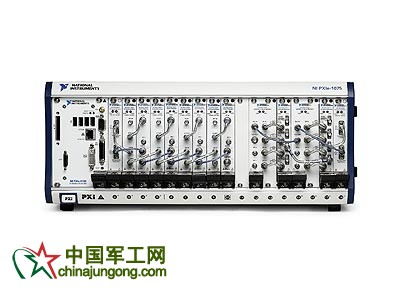

圖4. NI MIMO測試系統
ZigBee
NI ZigBee解決方案，包含靈活的軟件與模塊化RF儀器，適于生成和采集ZigBee信號。用戶可整合這些工具，并以IEEE802.15.4規格執行完整的協議與參數測試；包含可互通性測試的衰減模擬、綜合的物理層測量與分析，并根據MAC層信息進行通訊協議驗證。
RFID
針對Radio frequency identification(RFID)讀取器與標簽（Tag）的模擬與測量任務，NI提供靈活的NI RF 軟件與模塊化RF儀器，僅需單一系統即可模擬并測量RFID。這些工具并可搭配國際通用的RFID標準，以執行完整的協議與參數測試任務。相較于傳統的儀 器，整合式RFID 解決方案只需更低的測試成本，即可達到更高的測試速度，并可輕松升級以測試多種無線協議。
